如何設計出一種安全、最優的車載異構網絡系統呢?

導讀

随着汽車技術、智能化、網絡化的不斷發展，汽車中最新的應用和功能對帶寬、降低時延、同步、高可用、QoS、降低成本的要求也在不斷提高。當前和傳統的汽車網絡協議不足以滿足這些即将到來的需求。

在這種情況下，車載以太網技術的應用越來越廣泛。當然，傳統的車載網絡技術CAN/CAN FD是無法替代的。至少就目前而言，經過幾十年的發展，CAN在當今汽車行業在車載網絡領域占據絕對優勢。CAN已經形成了完整的标準體系，這意味着CAN具有高度的兼容性和完善的發展。工具鏈系統如何設計網絡，更多的供應商選擇和更低的采購成本（這對整車開發來說極其重要），所以現階段完全替代CAN總線仍然是不可能的。

RTaW

圖 1：日益複雜的車載網絡架構

此外，除此之外，目前汽車的車載網絡系統還可能有LIN總線、MOST等其他類型的總線，車載以太網的加入将使車載網絡系統越來越多。複雜。在這種不可逆轉的大勢所趨的背景下，如何保證通信時延和多數據并發仍能保證車載網絡架構。如何滿足功能需求？如何設計一個安全最優的車載異構網絡系統？

在上述車載網絡日益複雜的背景下，車載網絡工程師/架構師迫切需要一個專業強大的工具來客觀地分析初步的架構設計結果，并能提供可視化的分析結果，從中獲得優化車聯網架構優化思路。爲此，宏科的供應商RTaW（INRIA的子公司）爲汽車、航空等領域提供實時網絡仿真和配置工具RTaW-。

RTaW

圖 2：RTaW - 應用場景

RTaW - 支持 TSN（時間敏感網絡）、CAN/CAN FD/CAN XL、LIN 和無線網絡進行車外通信等。除了準确的實時仿真分析外如何設計網絡，RTaW - 還計算通信延遲的上限和緩沖區利用率，并包括最先進的自動配置算法，以确保硬件和軟件組件的正确性和優化。

RTaW - 主要特點：

1.支持任意速度和拓撲的工業以太網、汽車交換以太網、時間觸發以太網和AFDX；

2.支持CAN、交換以太網、AFDX、LIN和通過網關互連的總線組成的異構通信架構的最壞情況分析和時序精确仿真；

3. 帶有-TSN (ZCT) 的生成式設計——一種自動選擇和配置 TSN 網絡的“按鈕”方法；

4.新增：拓撲壓力測試（TST）的設計空間探索算法幫助設計人員在不完全了解通信需求的情況下做出早期的拓撲和技術選擇；

5. 可以使用用戶編寫的 Java 插件對更高級别的通信層、運行時環境和應用程序進行建模。這使得模拟一個完整的嵌入式系統成爲可能；

6.優化互連網絡的TSN時間感知整形器（IEEE 802.11Qbv）傳輸調度；

7、支持MPPA和多種核心架構的片上網絡；

8. 分析和配置任務調度、事件觸發和時間觸發調度、獨立任務、以圖和可運行對象的形式描述的任務、跨任務、網絡和CPU的系統範圍時序鏈的驗證；

9. 實施最先進的網絡演算，以計算通信延遲、幀抖動和緩沖區利用率的上限；

10. 通過并行仿真引擎提供最壞情況分析和時序精确仿真，預測最壞情況和典型性能；

11. 支持FIFO、優先級、AVB -based 、TSN time-aware 、frame 、round-robin frame ；

12. 包括優化的優先級和路由算法，以及基于 AVB 信用的整形器和 TSN 時間感知整形器的配置算法；

13. 支持周期性和零星的消息傳輸方式，UDP和TCP傳輸，分段消息（例如，視頻流和FTP流量），以及複雜的傳輸方式（例如，DoIp協議）；

14. 豐富的圖形化版本和可視化環境，帶有通信模式編輯器、甘特圖和設計選項比較；

15、通過Java導出插件、CSV、XML文件及行業常用格式輕松導入導出網絡配置和仿真結果；

16. 對于真正的最壞情況延遲，計算出的通信延遲是有界的（通常小于 15%）并針對每個數據流進行評估；

17. 包括一個基準生成器，它可以創建随機和現實的以太網配置以進行早期評估，或者研究網絡将如何适應未來的更多負載；

18、分析速度快，10秒内即可分析民機大型AFDX網絡；

19. 在所有支持 Java 的 32 或 64 位平台上運行 - 無加密狗或許可證服務器保護；

20. 提供專業支持和自定義擴展。RTaW 功能也可通過軟件開發人員 SDK 在您自己的程序中使用

RTaW-應用功能介紹：

1、快速建模仿真：用戶可快速搭建待仿真的車載網絡拓撲和模型（CAN/CAN FD、LIN、車載以太網分離總線網絡或異構網絡）

RTaW

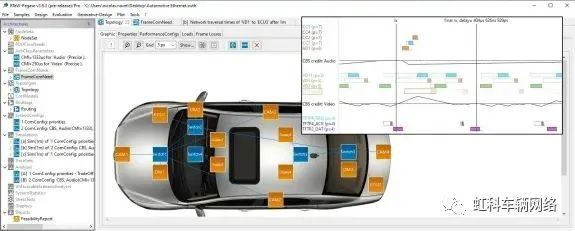

圖 3：快速構建仿真模型

CAN/CAN FD：支持導入标準數據庫，設置網關路由模式及其參數，分析時延；車載以太網：可根據需要選擇不同的流量整形（AVB、TSN等）技術，分析不同技術對系統時延的影響。

2. 仿真結果可視化：用戶可以根據仿真結果，根據仿真結果的各種呈現方式，分析各種報文的時延等。

RTaW

圖 4：甘特圖

RTaW

圖 5：列表表單

RTaW

圖 6：折線圖表格

那麽 RTaW- 應該如何使用呢？爲進一步講解RTaW軟件，宏科雲課堂将于5月9日（周一）晚20:00-21:00進行車載以太網和TSN系列直播。車聯網事業部高級工程師魏哲來分享了主題“以太網流量模型與仿真”。如果你是汽車行業相關從業者，千萬不要錯過本次直播！

現場課程和講師簡介：

鴻科車網

車聯網事業部在汽車總線行業擁有10餘年經驗，與全球知名CAN、LIN總線供應商PEAK-、IHR等合作10年，提供頂級CAN/LIN分析儀并在現場測試解決方案。同時，還提供汽車以太網和時間敏感網絡（TSN）的仿真測試工具和解決方案。宏科自主研發的EOL測試軟硬件系統已在行業内多次安裝測試。業務部全體成員均接受過國内外專業培訓，取得職業資格認證。五位工程師平均擁有5年+的技術經驗和水平，赢得了客戶的好評。

原标題：宏科RTaW-：應對日益複雜的車載網絡架構
