大型連鎖企業網絡架構的挑戰與發展趨勢分析-SD-WAN

背景：

網絡架構對于大型連鎖企業的信息化非常重要。除了高昂的成本投入外，還要穩定支撐業務的快速發展。大型連鎖企業的網絡架構一般會經曆三個階段：

第一階段：早期大型連鎖企業依托專線組建全國局域網。它的特點是成本和投資大，企業的生産和應用都運行在網絡上。

第二階段：随着技術的發展和虛拟專用網技術（MPLS）的誕生，企業的網絡成本大大降低，并得到大型連鎖企業的應用和推廣。企業網絡的結構更多地混合使用了MPLS和IPSEC。

第三階段：随着互聯網、物聯網、5G的逐步推進，企業的傳統應用開始向互聯網應用轉型，連鎖企業門店智能設備數量增加。同時可以滿足和辦公應用的應用。将與廣域網融合形成網絡，通用新的網絡技術，以适應企業未來的發展。

我們面臨的挑戰：

1）傳統企業網絡部署困難：門店接入網絡交付慢，專線申請時間長，需要購買網絡硬件，導緻基礎設施建設交付時間慢。

2）傳統企業網絡成本高：與專線成本相比，成本隻能通過讨價還價的方式降低，降費空間有限。

3）網絡資源缺乏複用性：互聯網資源和專線資源不能共享複用，是相對網絡資源的浪費。

4）網絡運營變得更加複雜：連鎖企業的最終發展可能由不同的網絡運營商和不同的網絡設備組成，這使得監控和故障排除變得困難，影響SLA響應并變慢。

5）增加IT運維人才成本：門店和分店網絡，招聘時增加網絡技能要求，有操作和故障排除網絡設備的經驗。

關鍵技術：

SDWAN： - 廣域；SDN是一種将SDN技術應用于廣域網場景而形成的服務，用于連接地理範圍較廣的企業網絡、數據中心、互聯網應用和雲服務。

SD-WAN這個詞最早出現在公衆視野是在2014年9月發表的一篇文章中，但實際上SD-WAN的概念起源于更早的WAN。爲了解決企業市場互連不穩定的問題，MPLS VPN價格昂貴。類似遊戲的問題。同時，在2014 ONUG開放網絡用戶論壇上，很多企業用戶提出了這樣的應用需求。

傳統方案與SDWAN技術方案對比

SD-WAN 的特點：

1）支持多種接入方式：SD-WAN不僅支持無線廣域網，還支持MPLS網絡，對上層應用完全透明，應用無需考慮底層連接方式。

2）提高傳輸效率和資源靈活性：SD-WAN可以根據策略和不同應用選擇不同的鏈路，根據網絡數據包的狀态定義和調整網絡上下行帶寬。當其中一條鏈路發生故障時，另一條鏈路可以起到備份的作用。

3）全鏈路監控：與傳統網絡設備相比，SD-WAN通過控制台對整個網絡進行管理和監控，查看日志網絡異常和告警，輕松發現問題。

WI-FI6關鍵技術

随着 Wi-Fi 标準的發展，WFA 選擇使用數字序列号重命名 Wi-Fi，以便 Wi-Fi 用戶和設備制造商更容易了解他們的設備連接或支持哪些 Wi-Fi 型号. 另一方面，新一代命名方式的選擇也是爲了更好地突出Wi-Fi技術的重大進步，它提供了大量的新特性，包括增加吞吐量和更快的速度，支持更多的并發連接，以及更多的。

根據 WFA 公告，目前 Wi-Fi 名稱對應以下 802.11 技術标準：

與以往發布的每一個新的 802.11 标準一樣，802.11ax 也将兼容之前的 802.11ac/n/g/a/b 标準，舊終端也可以無縫接入 802.11ax 網絡。

WiFi6的特點

與上一代WiFi5相比，WiFi6具有“兩高兩低”的四大優勢：

· 高帶寬：1024-QAM高階調制，最大支持帶寬，快近3倍；

高并發：智能分頻，多台設備并發連接，容量提升4倍；

低延遲：多台設備并發，大大減少排隊，延遲降低2/3；

低功耗：終端設備按需喚醒功耗降低30%。

WiFi 6核心技術

Wi-Fi 6 (802.11ax) 繼承了 Wi-Fi 5 (802.11ac) 的所有高級 MIMO 特性，并爲高密度部署場景增加了許多新特性。以下是 Wi-Fi 6 的核心新功能：

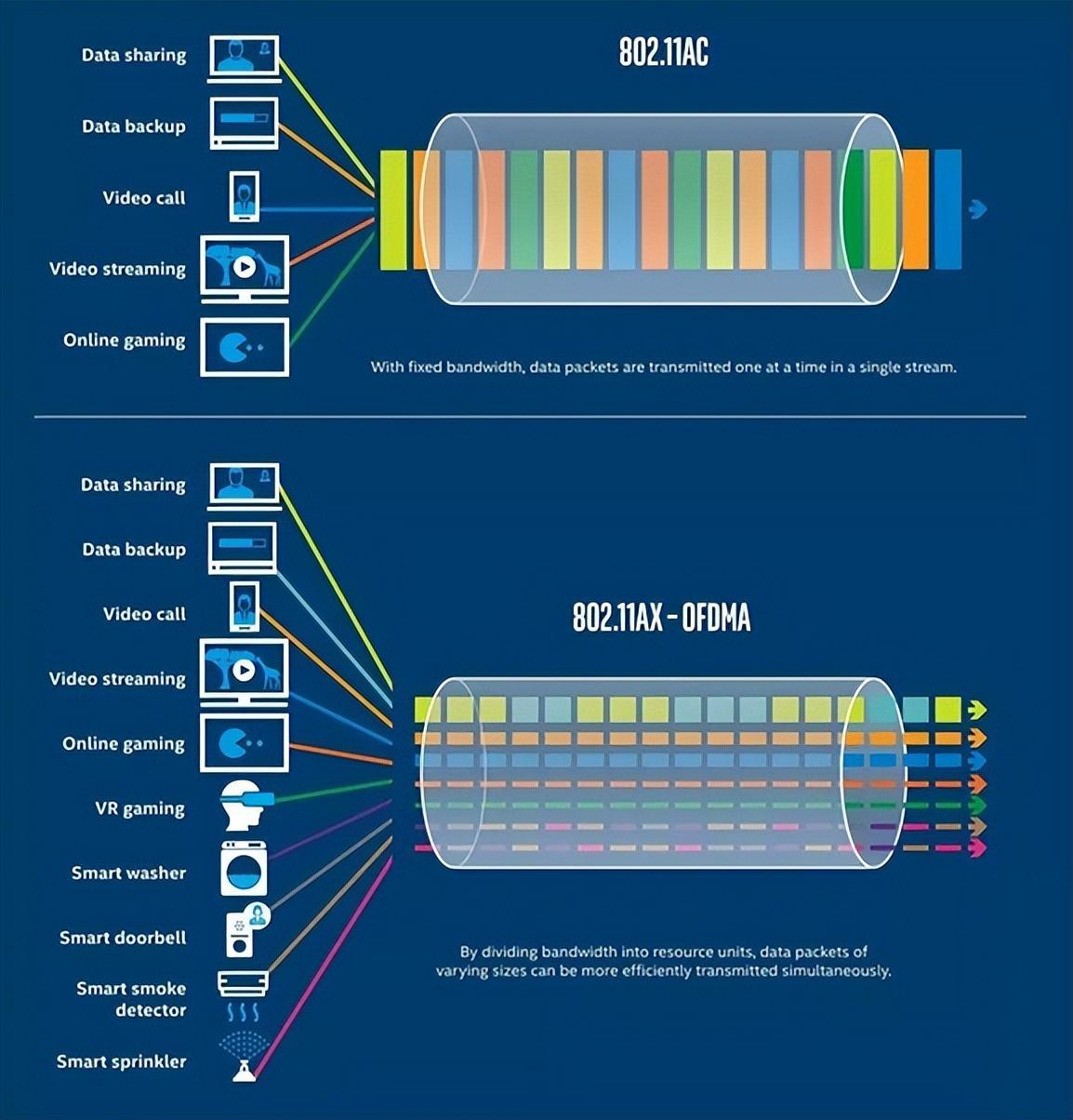

OFDMA頻分複用技術

信道資源的多用戶複用是通過爲不同的用戶分配子載波并在OFDM系統中增加多址接入來實現的。

DL/UL MU-MIMO 技術

MU-MIMO 是在 802.11ac 中引入的，但僅支持 DL 4x4 MU-MIMO（下行鏈路）。在 802.11ax 中，MU-MIMO 的數量進一步增加，可以支持 DL 8x8 MU-MIMO。借助DL OFDMA技術（下行鏈路），可以同時進行MU-MIMO傳輸，并且可以爲多用戶多址傳輸分配不同的RU，不僅增加了系統的并發訪問量，還平衡了吞吐量.

高階調制技術 (1024-QAM)

802.11ac采用256-QAM正交幅度調制，每個符号傳輸8bit數據（2^8=256），802.11ax将使用1024-QAM正交幅度調制，每個符号比特傳輸10bit數據（2^10=1024），從8到10的提升是25%，即與802.11ac相比，802.11ax的單空間流數據吞吐量提升了25%。

擴展覆蓋 (ER)

由于802.11ax标準采用Long OFDM傳輸機制，每次數據傳輸的時長從原來的3.2us增加到12.8us，更長的傳輸時間可以降低終端丢包率；此外，802.11ax 隻能使用最低 2MHz 的帶寬進行窄帶傳輸，有效降低頻段噪聲幹擾，提高終端接收靈敏度，增加覆蓋距離。

目标喚醒時間 (TWT)

Wi-Fi 6 使用稱爲 TWT（目标喚醒時間）的功能，允許終端設備在不傳輸數據時進入睡眠狀态，從而節省高達 7 倍的電池電量。

5G無線關鍵技術

5G基于OFDMA和MIMO基礎技術，采用靈活的新系統設計，支持三種應用場景。在頻段方面，與4G支持中低頻不同，考慮到中低頻資源有限，5G同時支持中低頻和高頻頻段。中低頻滿足覆蓋和容量要求，高頻滿足熱點地區增加容量的需求。針對中低頻和高頻設計了統一的技術方案，支持的基本帶寬。爲了支持高速傳輸和更好的覆蓋，5G采用了Polar新的信道編碼方案LDPC和性能更強的大規模天線技術。爲了支持低延遲和高可靠性，

表現：

1、峰值速率達到10-/s。

2、空口延遲低至1ms。

3. 具備每平方公裏百萬連接的設備連接能力。

4、頻譜效率比LTE高3倍以上。

5、在連續廣域覆蓋和高移動性下，用戶體驗率達到/s。

6、流量密度在/m2以上。

7.移動性支持500km/h的高速移動。

我們的技術解決方案：

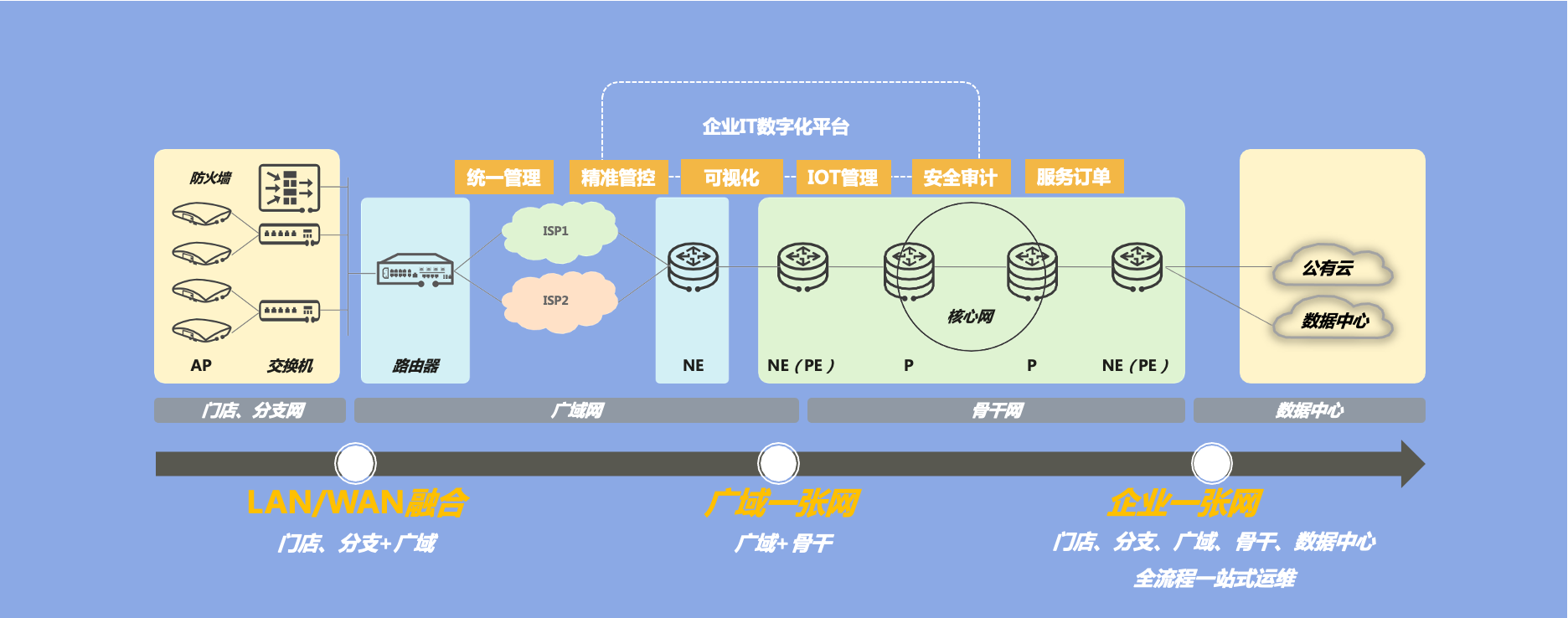

1）整體網絡結構優化：傳統連鎖企業基本爲三層結構。門店與分店相連，分店與總部相連。整體網絡結構主要由專線和MPLS組成。. 新方案可以利用SDWAN的多路訪問特性，可以根據應用進行透明傳輸，使門店和分店可以并行連接到總部，通過動态策略分配鏈路，形成新的二層架構，從而簡化整個網絡架構。支持單站點/批量零接觸部署，3分鍾完成單站點極簡部署。用戶隻需要輸入站點和WAN接口的基本信息，其餘的配置将由系統自動完成。5分鍾即可完成批量部署，複制現有站點或導入站點。模闆，站點批量配置，對于站點模型相似的站點，效率顯着提高。

2）門店終端接入升級，滿足門店、辦公室的數字化需求，大量數字化智能設備通過WIFI協議進行通信。對于門店來說，部署合理的WI-FI網絡覆蓋和信号穩定性至關重要。傳統WI-FI5 AP設備連接數基本爲32-64，網絡訪問速度随着設備的增加而降低。在多個 AP 之間移動時，偶爾會出現中斷。随着WI-FI6設備的不斷普及，WI-FI6設備支持32-256個設備，采用OFDMA和MU-MIMO降低時延，提高數據吞吐量，連接更多智能設備滿足網絡需求，支持高密部署，它可以節省電量，可以延長移動設備的電池壽命，并且速度更快。測試最高可達9.6Gbps，

3）局域網和廣域網一體化：傳統的局域網和廣域網是分開管理的。對于故障排除，需要單獨診斷。現在，通過SDWAN設備，統一管理局域網和廣域網，策略設置包括流量控制和外網訪問限制等安全設置。, LAN&WAN控制器整合後，通過統一的平台，即我們的企業IT數字化平台，實現标準化、平台化、數字化，從而降低一次性采購成本30%，設備資産更清晰，管理更清晰更清晰，設備跨公司也可以靈活調配，避免閑置浪費。門店快速聯網，故障快速定位支持網絡推廣架構，

4）廣域一企一網：辦公網和廣域網統一建設、統一管控、戰略協同。門店、分店、公有雲、數據中心通過我們的傳輸中心互聯，使用NCE進行統一控制，并通過OPEN API接口與企業IT數字平台集成，實現門店全流程一站式運維，分支機構、廣域、骨幹、數據中心，有效支撐線下門店與線上門店的融合。

5）高可見性：傳統的網絡結構通過不同的工具對網段進行監控。比如WI-FI的網絡狀态通過WI-FI廠商的工具監控診斷，骨幹網通過有限的網絡工具監控。新的解決方案可以提供全鏈路監控，包括網絡數據吞吐量、延遲、網絡上當前運行了哪些應用，以及精準運維。店内局域網狀态，從店内用戶的角度，可以看到整體的網絡質量，直接看到每次訪問的成功率、失敗的原因、訪問的信号、網速，方便工程師快速解決問題。

6）5G的靈活應用：5G具有高帶寬、低時延的特點。在運營商5G支持範圍内的門店，5G下行帶寬可達1Gbps，上行帶寬可達90%。此外，它還支持丢包。補償，20%丢包，音視頻不會卡頓網絡推廣架構，主要按流量計費方式，在本地分支機構可以将流量作爲彈性擴展，保證業務互備，分支機構多一種連接方式，有效降低成本

綜上所述

随着WI-FI6、SDWAN和5G技術的不斷推進，應用場景不斷湧現。大型連鎖企業根據自身實際情況選擇可靠、低成本的技術方案，幫助連鎖企業在數字化轉型中發揮作用。
